Processeurs utilisables

Quels sont les processeurs que l'on peut utiliser sur l'A7M266-D?



Officielement, n'importe quel processeur socket A est utilisable dans l'A7M266-D en mono-processeur. Mais si on veux utiliser les deux processeur de concert, ce qui est quand même l'interêt d'une telle carte, on doit s'acheter deux AthlonMP.


Qu'est-ce qu'un AthlonMP?

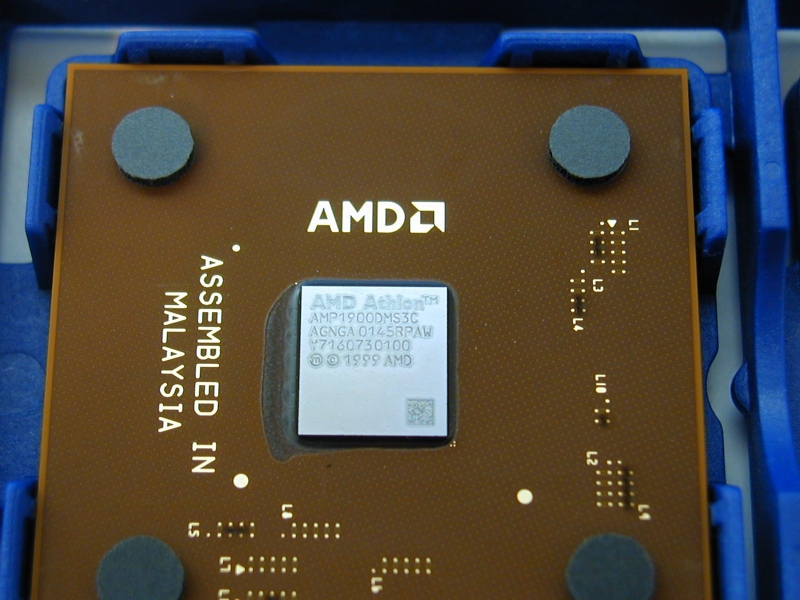

Les AthlonMP sont des processeurs socket A spécialement fait pour le bi-processeur. En voiçi une photo:



En apparence, c'est un Athlon Palomino (AthlonXP) tout à fait classique. La mention sur le core change tout de même, passant de "AX" sur les AthlonXP à "AMP" sur les AthlonMP. Les observateurs attentifs remarqueront que les ponts L1 sont reliés, ce qui rend l'overcloking plus façile. Les observateurs encore plus attentifs noteronts que le pont L5 est relié, ce qui n'est pas le cas de tous les Athlon  (Nous reviendrons plus tard sur ce point). En fait  il existe une différence conceptuelle: une optimisation multi-processeur appelée SmartMP est présente dans l'AthlonMP. Cette technologie permet un gain de performance  en moyenne de 1 ou 2 %, comme vous pourrez le voir sur l'article de SMP-FR.


Comment utiliser des AthlonXP en bi-processeurs?

L'AthlonMP étant bien plus cher (de l'ordre de 50 à 100% plus coûteux) et à des fréquences inférieures aux XP, bien des personnes cherchent à utiliser les AthlonXP en bi-processeurs. C'est possible, à condition que le pont L5 soit relié. Si c'est le cas, alors la carte mêre identifiera les AthlonXP comme AthlonMP au démarrage et cela tournera sans problème. Par contre si le pont L5 n'est pas relié, la carte mêre detectera un seul processeur AthlonXP.


Comment savoir si le pont L5 est déjà relié?

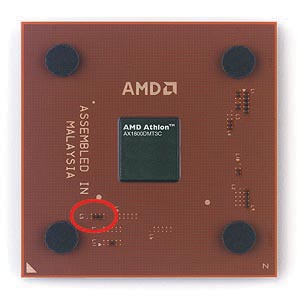

Le pont L5, dont la localisation est entourée sur la photo, est relié d'origine sur certaines vieilles séries d'AthlonXP, comme les AGKGA et les AGOKA. A noter que la couleur du CPU (rouge ou vert) n'a rien à voir avec le pont L5: J'utilise deux AthlonXP AGKGA vert et le pont L5 était relié d'origine.

Pour savoir si le pont L5 est relié, il suffit de regarder le processeur:

Pont L5 relié	Pont L5 coupé

Je vous conseille donc de vous arranger avec votre vendeur pour avoir des processeur au pont L5 relié. Malheuresement, il apparait de plus en plus difficile de trouver des AthlonXP au pont L5 relié et je ne crois pas qu'il y ait des processeurs à 2000 ou plus qui soient reliés. Dernier recours, le relier soi-même.


Comment relier soit-même le pont L5?

Attention: Cette manipulation annule la garantie de votre processeur et je décline tout responsabilitée en cas de problèmes. Si vous tentez cette opération, c'est à vos risques et périls!

Si le pont L5 n'est pas relié d'origine, il est possible de le faire soit-même. La manipulation doit être faite sur chaque processeur. Le principe est le même que pour relier les ponts L1. C'est même plus simple car il n'y à qu'un seul pont à relier, et pas de trou à boucher. Cependant essayez au maximum d'avoir le pont L5 reliés d'origine: n'oubliez pas que les relier soit-même peut être source de problèmes à cause de ponts mal reliés et aussi que la garantie du processeur est annulée.

Occupons-nous maintenant de la procédure elle-même: Vous devez appliquer un produit conducteur pour relier le pont L5. Je vous conseille d'utiliser un produit de réparation de dégivrage arrière de voiture comme le Loctite circuit+. Le produit marche bien, est peu coûteux et fourni avec un pinceau. Il vous suffit de créer un pochoir avec du scotch, puis appliquer le produit grâce au pinceau. En cas d'erreur, vous pouvez effacer le produit grâce à un sopalin imbibé d'un peu d'alcool à brûler. Le résultat final doit ressembler à ça:




Quelle est la vitesse maximale utilisable?

Le plus rapide des AthlonXP est le 2600 tandis que l'AthlonMP n'en est qu'a 2200.

D'après AMD sur cette page, la vitesse maximale utilisable en bi-processeur est de 1900+ sur une carte mêre revision 1.03 et de  2200+ (soit le meilleur AthlonMP actuel) sur une revision 1.04. Je suppose que cette limitation sur les cartes mêres révision 1.03 doit venir d'un manque de puissance électrique. J'ignore la position d'Asus sur ce point.

D'après Asus, un AthlonXP 2600 fonctionne sur l'A7M266-D, à la simple condition d'avoir le bios 1007 ou supérieur. Ce nouveau processeur, AthlonXP A1 est intéressant par sa vitesse et sa dissipation thermique moindre. Par contre il est certain que tous les AthlonXP A1 n'ont pas le pont L5 relié et donc qu'il faudra sortir le loctite. Concernant l'utilisation en bi-processeur, étant donné que le bi-AthlonXP n'existe pas officielement, Asus n'a pas pu parler de l'utilisation de deux AthlonXP 2600. Deux facteurs pourraient nous en empêcher d'utiliser l'AthlonXP 2600:
1) La consommation electrique trop forte. Mais d'après hardware.fr sur cette page, un AthlonXP 2600 consomme autant qu'un AthlonXP 2200, grâce à sa finesse de gravure. Donc un Bi-2600 ne devrait pas trop charger la carte mêre.
2) AMD aurait pu introduire une nouvelle protection bi-processeur dans l'AthlonXP A1. Je n'ait pas d'informations à ce sujet et rien ne laisse penser ça, mais dans le doute je préfère signaler qu'il est possible qu'il y ait un problème.

Pour les AthlonXP 2700 et supérieurs, ils utilisent un bus 166 et sont donc inutilisables sur notre carte mêre, ce qui nous limite dans le meilleur des cas à un Bi-2600.


Remarques diverses:

Une option interessante est apparue dans le bios 1006: "Add one item to let user decide turn off MP CPUs check or not". On suppose alors que grâce à cette option, on pourra utiliser les AthlonXP en MP même si le pont L5 n'est pas relié. Malheuresement le peu de personnes ayant testés ont rapportés que ça ne changeait rien, et même le bios 1007 n'y fait rien. On cherche encore l'interêt de cette fonction...

Enfin, concernant l'utilisation d'Athlon et Duron en bi-processeur, je n'ait pas tenté moi-même, mais il parait que ça marche sans problèmes. N'oubliez pas que la vitesse du bus système doit être la même.
